一、導線連接的技術要求
1、導線在箱、盒內的連接宜采用壓接法，可使用接線端子及銅（鋁）套管、線夾等連接，銅芯導線也可采用纏繞后搪錫的方法連接；單股鋁芯線宜采用絕緣螺旋接線鈕連接，禁止使用熔焊連接。
2、導線與電氣器具端子間的連接
單股銅（鋁）芯及導線截面為 2 mm2 及以下的多股銅芯導線可直接連接，但多股銅芯導線的線芯應先擰緊．搪錫后再連接。
多股鋁芯導線及導線截面超過 2 . 5 mm2的多股銅芯導線應壓接端子后再與電氣器具的端子連接（設備自帶插接式的端子除外）。
3、銅、鋁導線相連接應有可靠的過渡措施，可使用銅鋁過渡端子、銅鋁過渡套管、銅鋁過渡線夾等連接，銅、鋁端子相連接時應將銅接線端子做搪錫處理。
4、使用壓接法連接導線時，接線端子銅（鋁）套管、壓模的規格應與線芯截面相符合。
5 、銅芯導線及銅接線端子搪錫時不應使用酸性焊劑。
二、線路中絕緣導體或裸導體的顏色的標記
1、交流下相線路：
L1．相為黃色； L2相為綠色； L3相為紅色；中性線為淡藍色；保護地線（ PE 線）為黃綠相間顏色。
2、 直流線路：正極（ + ）為棕色；負極（一）為藍色；接地中線為淡藍色。
3 、綠黃雙色線只用于標記保護接地不能用于其它目的。淡藍色只用于中性線或中間線。
4 、顏色標志可用規定的顏色或用絕緣導體的絕緣顏色標記在導體的全部長度上，也可標記在所選擇的易識別的位置上（如端部或可接觸到的部位）。
三、電力電纜的敷設要求
1、敷設前應按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜，減少電纜接頭。
2、在帶電區域內敷設電纜，應有可靠的安全措施。
3、電力電纜在終端頭與接頭附近宜留有備用長度。

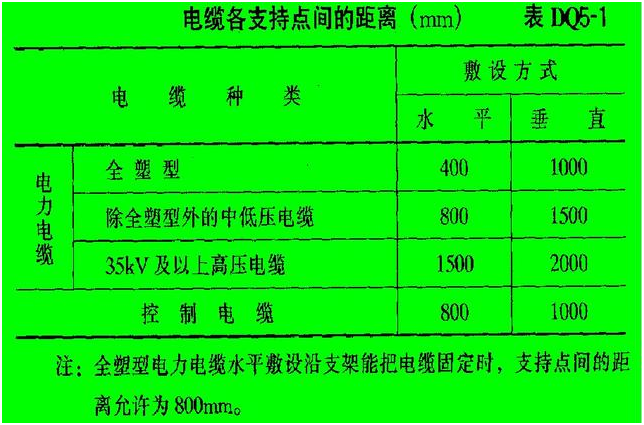

4、電纜各支持點間的距離應符合設計規定。當設計無規定時，長度不大于表 DQ5 - 1 所列數值。
電纜支持點的距離

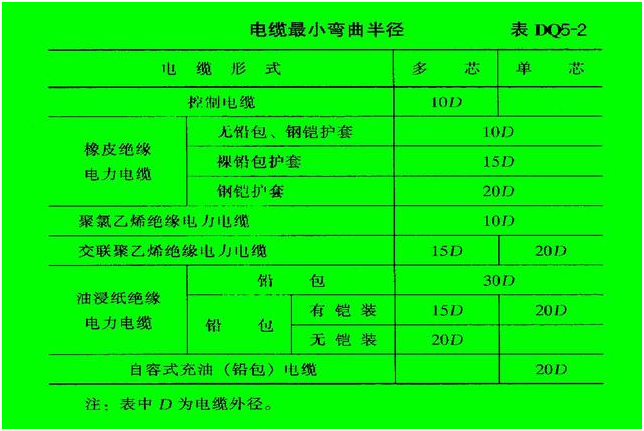

5、電纜的最小彎曲半徑應符合表 DQ5 - 2 規定。
電纜最小彎曲半徑表
6、電纜敷設時，電纜應從盤的上端引出，不應使電纜在支架上及地面摩擦拖拉。電纜上不得有愷裝壓扁、電纜絞擰、護層折裂等未消除的機械損傷。
7、電力電纜接頭的布置應符合下列要求：
1 ）并列敷設的電纜，其接頭的位置宜相互錯開。
2 ）電纜明敷時的接頭，應用托板托盤固定。
3 ）直埋電纜接頭盒外面應有防止機械損傷的保護盒（環氧樹脂接頭盒除外）。位于凍土層內的保護盒，盒內宜注以瀝青。
8、電纜敷設時應排列整齊，不宜交叉，加以固定，并及時裝設標志牌。
9、標志牌的裝設應符合下列要求：
1 ）在電纜終端頭、電纜接頭、拐彎處、夾層內、隧道及豎井的兩端、人井內等地方，電纜上應裝設標志牌。
2 ）標志牌上應注明線路編號。當無編號時，應寫明電纜型號、規格及起迄地點；并聯使用的電纜應有順序號。標志牌的字跡應清晰不易脫落。
3 ）標志牌規格宜統一。標志牌應能防腐，掛裝應牢固。
10、在下列地方應將電纜加以固定：
1 ）垂直敷設或超過 45 。傾斜敷設的電纜在每個支架上；橋架上每隔 2m 處；
2 ）水平敷設的電纜，在電纜首末兩端及轉彎、電纜接頭的兩端處；當對電纜間距有要求時，每隔 5 -10m 處；
3 ）單芯電纜的固定應符合設計要求。
11、在下列地點，電纜應有一定機械強度的保護管或加裝保護罩：
l ）電纜進人建筑物、隧道、穿過樓板及墻壁處。
2 ）從溝道引至電桿、設備、墻外表面或屋內行人容易接近處，距地面高度 2m 以下的一段。
保護管埋入非混凝土地面的深度不應小于 100 mm ; 伸出建筑物散水坡的長度不應小于 250 mm。保護罩根部不應高出地面。
12、電纜的防火阻燃尚應采取下列措施：
1 ）在電纜穿過豎井、墻壁、樓板或進入電氣盤、柜的孔洞處，用防火堵料密實封堵。
2 ）在重要的電纜溝和隧道中，按要求分段或用軟質耐火材料設置阻火墻。
3 ）對于重要的回路，可單獨敷設在專門的溝道中或耐火封閉槽盒內，或?qū)ζ涫┘臃阑鹜苛?/p>
4 ）在電力電纜接頭兩側及相鄰電纜 2 一 3m 長的區段施加防火涂料或防火包帶。
5 ）采用耐火或阻燃型電纜。
6 ）設置報警和滅火裝置。
13、在封堵電纜孔洞時，封堵應嚴實可靠，不應有明顯的裂縫和可見的孔隙，孔洞較大者應加耐火襯板后再進行封堵。
四、常用電線型號

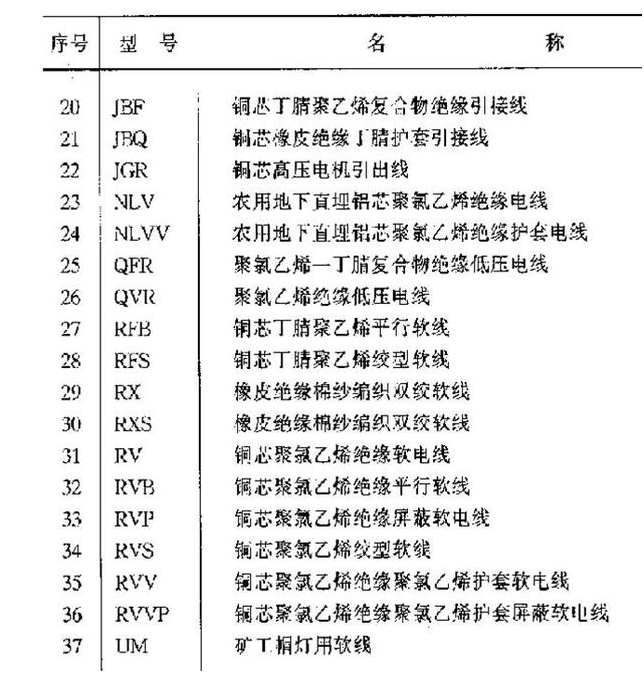

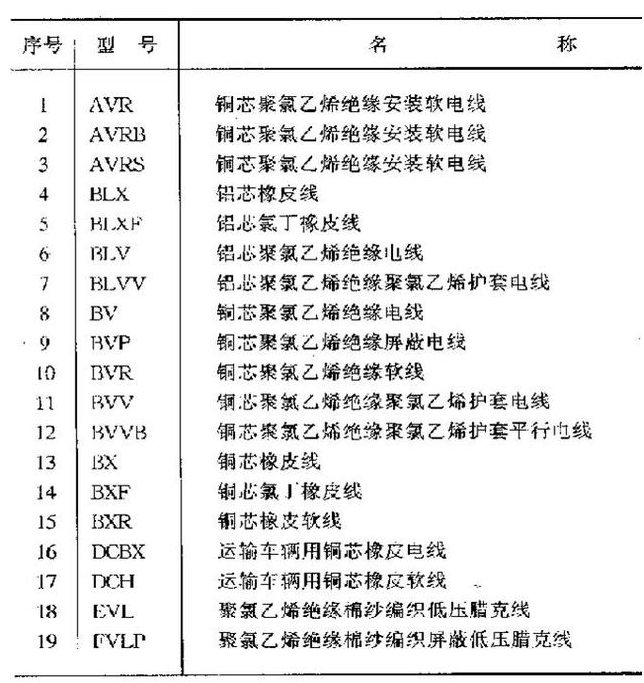

常用電線型號

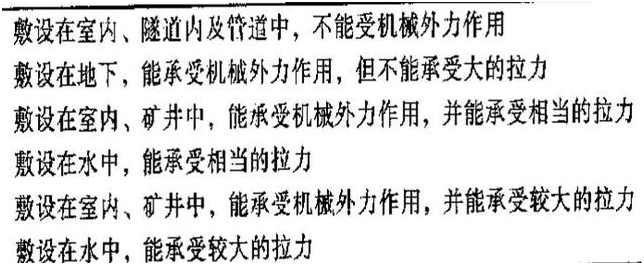

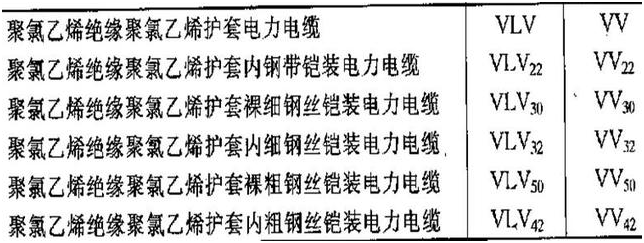

五、常用的電纜型號
